一、 为什么要进行控制电源监视
              控制电源应保证在任何情况下，都能不间断地向继电保护和控制回路设备可靠供电。因为控制回路的正常与否直接决定开关能否合闸或分闸，尤其是分闸回路，当线路发生短路故障时若控制回路无电，则会导致开关拒动，造成跃级跳闸扩大故障范围，严重时有可能烧毁一次主设备，造成不可挽回的经济损失。
             因此，要实时监视控制回路电源的工作状态，一旦发生控制电源消失的故障，应能第一时间发出告警信号，通知运行人员及时检修，避免故障时断路器拒动。控制电源正常是设备工作的前提条件，任何回路没有电均无法工作，因此控制电源的监视尤为必要。
     二、 控制电源监视的技术要求
             1. 电源监视的原理：用常闭触点来实现电源异常发信，即电源正常继电器动作，其常闭触点断开；若电源异常，继电器常闭触点闭合发信。
             2. 通常控制电源电压的正常范围是85%~110%的额定电压，若电源电压低于70%的额定电压或客户规定值，断路器线圈、继电保护设备已不能正常工作，需要报警发信。
             3. 邻近控母短路会造成控制电源电压暂降，时间约在100ms左右，因此控制电源监视继电器必须有一定延时，以避免误发信号。
             4. 监视电压宜能设定，以满足客户差异化监视需求。
    三、 控制电源监视选用中间继电器的缺点
            悍客应用工程师看到很多现场都使用电磁中间继电器（以下简称中间继电器）作为控制电源监视元件，那用中间继电器监视控制电源是否可行，是否满足上述要求，分析如下：
            1. 中间继电器工作原理
            中间继电器由线圈、触点，轭铁、衔铁、基座组成。给中间继电器线圈通电，触点瞬时动作；线圈断电，触点返回。从原理上来看，有电触点动作，无电触点返回，看似可以作为电源监视噢。
            2. 外形和安装方面



             由中间继电器本体和插座组成，先在插座上接好线，然后将中间继电器插入，再通电即可工作。中间继电器不带底座外形尺寸（宽高深）为21x27.3x35.2，从外形看，体积确实很小，在配电柜中占有空间较少，这是优势。
          3. 技术参数方面



          a) 中间继电器返回电压低，不能准确反映电源电压异常状态

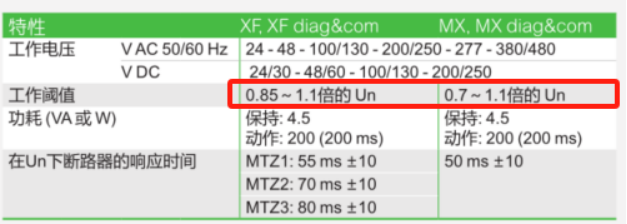

          从上述技术参数可以看到中间继电器的释放电压比较低： 交流供电（AC）30%的US，直流（DC）供电为15%的US。举例，如额定电压为AC220V，中间继电器的最低释放电压为66V；额定电压为DC220V，继电器的最低释放电压为33V。而断路器及继电保护设备的工作电源若低于70%的US，已不能正常工作，如下是某品牌断路器分合闸线圈的技术参数：



         从上表可以看到，断路器合闸线圈（XF）的最低工作电压为85%US，而分闸线圈（MX）最低工作电压为70%US，因此若断路器控制回路电源电压低于70%就应进行报警，以防止出现短路故障后，因线圈回路电源不正常导致的断路器拒动。
         如控母电压下降到65%，开关设备的操作线圈已不能正确工作，应是故障状态，但中间继电器返回电压很低（直流≥15%的额定电压，交流≥30%的额定电压），并不能释放报警。
         此外，若使用回路存在感应电压干扰，中间继电器还可能出现无法返回的情况。
         因此中间继电器作为电源监视，只能监视电压的有无，对于缓慢变化的故障根本不能监视。
          b) 中间继电器为瞬动特性，不具有延时功能，容易误发信
          从技术参数表可知，中间继电器的动作和释放时间均为不大于20ms，无延时功能。而邻近控母短路会造成控制电源电压暂降，时间约在100ms左右，待保护动作，电源将恢复正常。用中间继电器作为电源监视元件，必定在此时间内误发电源异常信号。
         c) 中间继电器为机电结构，动作电压出厂时已调校，用户不能调整。无法实现监视电压设定。
          综上所述，中间继电器具有体积小，成本低的优势，作为工业控制的信号转接、触点扩展和隔离使用是理想的元件，但作为继电保护回路电源的监视，存在监视不准确，容易误发信，易受干扰等不足之处，因此不适合作为继电保护等高可靠应用的电源监视元件使用。
          HMP21-KJJ控制电源监视继电器是悍客电气专门针对继电保护等高可靠应用而开发的监视继电器产品，具有监视电压和延时可设定，输入电源状态指示，交直流通用，体积小巧等诸多优点，适用于继电保护二次操作回路中作为断路器、保护装置等设备的控制电源电压异常监视，若控制电源异常能第一时间发出告警信号，通知运行人员及时检修，避免故障时设备拒动。欢迎访问悍客官网www.hkjdq.com或致电悍客159 2158 7620或188 0035 9205交流咨询。
