1   分位合位线圈监视典型应用方案

1.1   应用需求
       控制回路的正常与否直接决定开关能否合闸或分闸，尤其是分闸回路，当线路发生短故障时若分闸回路故障，则会造成开关拒动，造成越级跳闸，扩大故障范围，严重时有可能烧毁一次主设备，造成不可挽回的经济损失。因此，必须实时监视控制回路状态，一旦发生合闸、跳闸回路断线，的故障，应能第一时间发出告警信号，通知运行人员及时检修，避免故障时断路器拒动。

1.2   监视内容
      分闸回路监视、合闸回路断线监视

1.3   实现原理
       一般分、合闸线圈都是100欧左右，考虑为了交直流通用采用非线性全桥电路的电子圈，通常10K阻抗就能准确判断。因为回路断开，检测到的阻抗是无穷大，回路特性是要么小于某个值，要么无穷大，且与回路电流无关。回路是否断线，还与辅助电源有关系，因此在辅源正常情况下（≥70%额定电压），再判断线圈通断阻抗，就可以可靠检测回路通断情况。

1.4    设计方案
        1） TWJ、HWJ 采用 HMP21-THW 分合位线圈监视继电器；
        2）KJJ 采用 HMP21-KJJ 控制电源监视继电器；
        3）TWJ、HWJ 常闭触点串联发控制回路断线信号，正常工作时，总有一个触点打开，跳闸回路断线或合闸回路断线时或两个回路均断线则串联触点闭合；

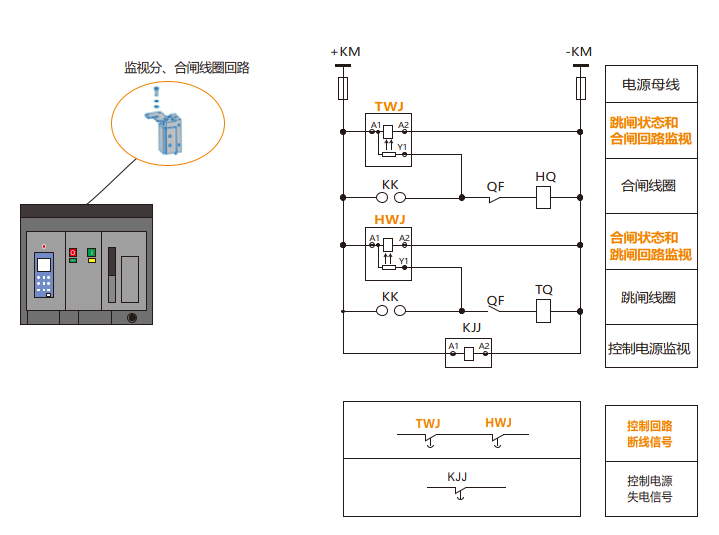

        4）为了躲过开关切换时间，触点带断开延时，TWJ和HWJ一般整定0.3s-0.5s，应用电路如图2。
