1   跳闸回路连续监视典型应用方案

1.1    应用需求
       控制回路的正常与否直接决定开关能否合闸或分闸，尤其是分闸回路，当线路发生短故障时若分闸回路故障，则会造成开关拒动，造成越级跳闸，扩大故障范围，严重时有可能烧毁一次主设备，造成不可挽回的经济损失。因此，必须实时监视控制回路状态，一旦发生合闸、跳闸回路断线的故障，应能第一时间发出告警信号，通知运行人员及时检修，避免故障时断路器拒动。
       常规分位合位线圈监视方案，只能实现某一状态下的线圈回路监视，如合闸前监视合闸回路，合闸后才可以监视分闸回路，如果分闸回路在合闸前已存在断线等故障状态，可能会出现分闸不了的严重问题。

       本方案采用跳闸回路连续监视，无论断路器在分位或合位都可以监视跳闸回路状态，就可以实现在断路器合闸前，确认跳闸回路是否正常，如有异常即可提前发信告警，以便提前维护。此外，跳闸回路工作电源正常，也是在故障时断路器能否正常跳闸的必要保障，本方案介绍的跳闸回路连续监视继电器，还可以实现跳闸回路工作电源的监视，且监视电压值可根据现场需求，由用户来自主设定。

1.2   监视内容
       跳闸回路断线监视，不论断路器在合位或分位，不间断监视回路状态；跳闸回路工作电源异常监视。

1.3   实现原理
       一般跳闸线圈都是100欧左右，考虑为了交直流通用采用非线性全桥电路的电子线圈，常10K阻抗就能准确判断。因为回路断开，检测到的阻抗是无穷大，回路特性是要么小于某个值，要么无穷大，且与回路电流无关。回路是否断线，还与辅助电源有关系，因此在辅源正常情况下（≥70%额定电压），再判断线圈通断阻抗，就可以可靠检测回路通断情况。采用两路信号检测，实现断路器无论在分位，还是在合位跳闸线圈都能连续监视。
       跳闸回路连续监视继电器，检测跳闸回路的工作电源电压，若工作电压低于设定的监视值，继电器动作发信，通知运维人员及时检修维护。

1.4   设计方案
       1）THJ采用 HMP21-THJ 跳闸回路连续监视继电器；
       2）KJJ 采用 HMP21-KJJ 控制电源监视继电器；
       3）THJ常闭触点发控制回路断线信号，正常工作时，触点打开，跳闸回路断线时触点合发信；

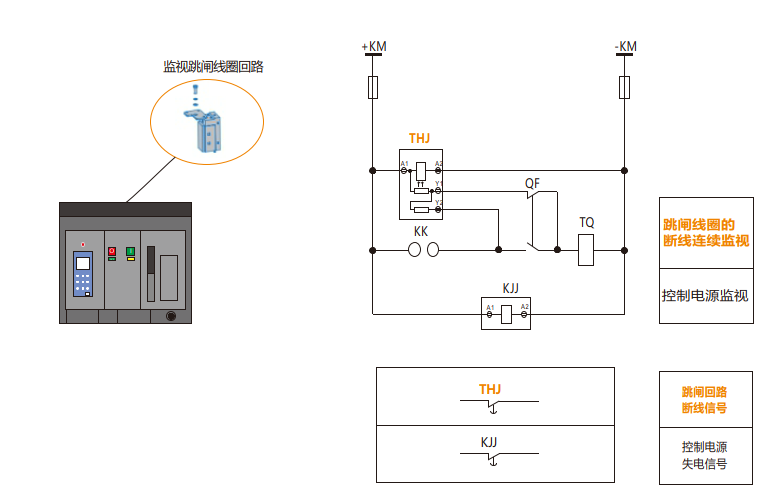

       4）为了躲过开关切换时间，触点带断开延时，THJ一般整定0.3s-0.5s，监视电压设定为控制电源额定值的70%（或根据现场实际，应用电路如下图。
