1         控制电源监视典型应用方案
1.1        应用需求
      控制电源应保证在任何情况下，都能不间断地向继电保护和控制回路设备可靠供电。因为控制回路的正常与否直接决定开关能否合闸或分闸，尤其是分闸回路，当线路发生短路故障时若控制回路无电，则会导致开关拒动，造成跃级跳闸扩大故障范围，严重时有可能烧毁一次主设备，造成不可挽回的经济损失。
       因此，要实时监视控制回路电源的工作状态，一旦发生控制电源消失的故障，应能第一时间发出告警信号，通知运行人员及时检修，避免故障时断路器拒动。控制电源正常是设备工作的前提条件，任何回路没有电均无法工作，因此控制电源的监视尤为必要。
1.2        监视内容
        监视控制电源的断线失压和电压异常。
1.3        实现原理
        控制电源的监视，主要是监视电源电压是否在正常操作范围内、电源极性有无接反（如直流）、交直流有无错接。因此，采用一只可检测电源电压，且监视电压可独立设置监视继电器，用继电器常闭触点来反馈信号。在电源正常时常闭触点断开，故障时常闭触点延时返回发信。
1.4        设计方案
      1）KJJ 采用HMP21-KJJ 控制电源监视继电器；
      2）TWJ、HWJ 采用HMP21-THW 跳合位线圈监视继电器；
      3）KJJ必须并接在控制回路电源最末端；
     4）监视电压可根据实际设定，典型值为额定电压的70%；

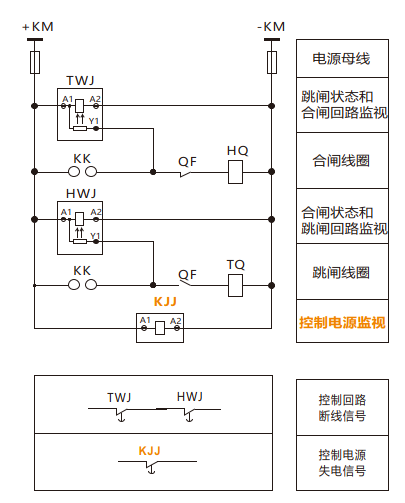

     5）为躲过邻近控母短路的电压暂降影响，KJJ设置0.3-0.5秒延时，应用电路如下图。
