1. 控制回路监视方案适用场合
       适用于发电厂、变电站、开关站、化工、冶金、钢铁、新能源等领域，关键设备断路器合闸和跳闸线圈控制回路、控制电源的监视。

2.  控制回路监视方案介绍

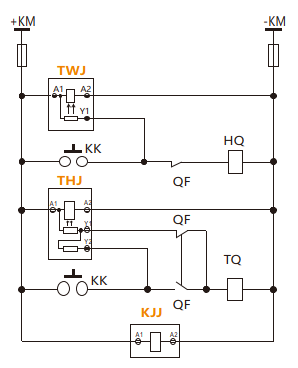

       方案1（推荐）：控制电源监视+跳闸回路连续监视+合闸回路监视。

       方案1说明：能实现任何状态下跳闸回路的连续监视、合闸回路监视和控制电源监视，适用于对可靠性要求极高的场合，如发电厂、变电站等领域。

    方案2：控制电源监视+分位合位线圈监视。

       方案2说明：为传统设计，可以实现分位状态，监视合闸线圈回路；合位状态，监视分闸线圈回路和控电源的监视，适用于可靠要求高的场合，如化工、钢铁、轨交、风电、光伏等领域。

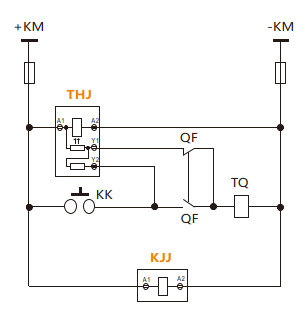

   方案3：控制电源监视+跳闸回路连续监视 。

      方案3说明：重点监视跳闸回路和控制电源状态，适用于对跳闸回路监视要求高的场合，如数据中心领域。

    方案4：控制电源监视。

       方案4说明：仅监视控制电源，适用于常规应用场合，如建筑配电领域。

      总体来讲，对控制电源的监视在任何情况下总是必要的。

3.  监视继电器选型

        KJJ ：采用 HMP21-KJJ 监视电压可设置型控制电源监视继电器

       TWJ，HWJ：采用HMP21-THW型分位合位线圈监视继电器
       THJ：采用HMP21-THJ跳闸回路连续监视继电器

      如有疑问或技术咨询，请致电悍客，电话：188 0035 9205（张工）。
