一、 变频启动电机防晃电控制方案
        本方案适用变频启动电机的防晃电控制：
        1. 应用场景：变频启动电机在运行过程中，若发生电源晃电，变频器保护动作报故障，将封闭输出，必须进行故障复位才能再次启动变频器。
           因为低压变频器的组成包括三相全波整流电路、 储能滤波电路和逆变电路，为避免大电流对整流电路中的晶闸管或整流二极管的冲击，造成损坏。变频器厂家都设置了欠压保护，电容电压下降到80%-70%时（各品牌厂家欠压定值不同），欠压保护动作封锁逆变脉冲，停止对外供电，持续时间大约为70-80ms，导致变频器报警停机，电源恢复后需人工复位或端子操作复位来解除故障报警才能重启变频器。
          加装带故障复位型防晃电自动重启继电器，就可以实现晃电后对变频器的故障先复位，然后再自动重启变频器，实现变频启动电机的防晃电控制。
        2. 改造应用说明
            电路设计：采用HTM21-HDRB防晃电重启继电器， Y1端串接入变频器的运行状态反馈端，其故障复位触点（35-38)，串接在变频器的外部故障复位端，输出变频器复位信号，在检测到全有压时输出合脉冲（脉冲时间可设定），去复归变频器故障；其重启触点并接在变频器控制中间继电器的自锁触点上，用于晃电恢复后重启变频器。电路如图1所示。
           抗晃电继电器的信号接点15-18主要作用是用来联锁在晃电情况下不希望接触器辅助点断开的其它工艺联锁或电气联锁。若没有此部分，可不接线。

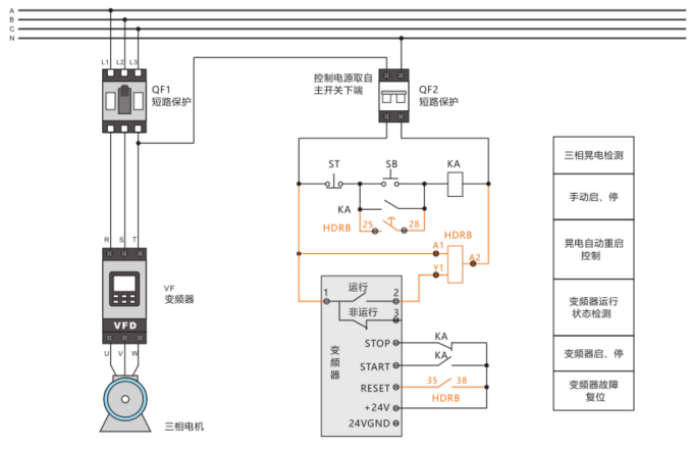

                                                                 图1 变频启动电机的防晃电控制电路
        推荐整定：晃电检测时间大于 5s，适应重合闸、备自投、快切、双电源切换、同母线短路故障晃电；由于变频器启动不存在残压同相合闸的特性，可将重合延时设定为1秒，电源一恢复就保持变频器的启动状态即可。复位脉冲的时间可设定为0.5s或根据变频器要求设定相关时间。
        工作过程：控制电源发生晃电故障，若在晃电设定时间内又恢复正常，防晃电重启继电器认为是晃电，来电后判断变频器是否晃停，若晃停，晃电继电器会先发一个0.5s的复位信号，复位变频器故障，防晃电重启继电器将在1s后重启变频器。同母线短路故障小于 50ms，重新来电后立即重合，不进行重合延时；其它晃电故障按重启延时重新启动。
        综上所述，采用HTM21-HDRB带故障复位型防晃电自动重启继电器，可实现变频启动电机的防晃电控制，可在晃电后自动复位变频器故障，且产品体积小巧，导轨安装，安装使用都很方便。通过防晃电改造保障了变频启动电机在电源晃电后自动重启连续运行，避免了生产停顿和材料报废损失。
