一、 内置旁路软启动电机防晃电控制方案
   1. 应用场景：软启动电机在启动后电机转旁路运行，若发生电源晃电，旁路接触器就会被晃停，导致电机停机。加装防晃电自动重启继电器，就可以实现对旁路接触器运行状态检测，晃电后自动重启软启动设备，实现软启动电机的防晃电控制。
   2. 改造应用说明
       电路设计：采用HTM21-HDR防晃电重启继电器， Y1端串接入软启动的旁路接触器运行状态反馈端，在检测到旁路接触器被晃停后，全有压时其重启触点并接在软启动的控制中间继电器的自锁触点上，用于晃电恢复后重启软启动。电路如图1所示。
      抗晃电继电器的信号接点15-18主要作用是用来联锁在晃电情况下不希望接触器辅助点断开的其它工艺联锁或电气联锁。若没有此部分，可不接线。

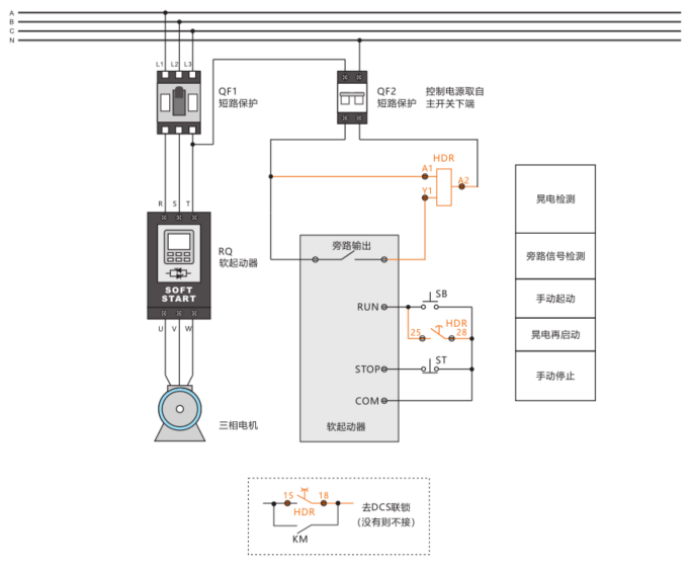

                                                          图1 内置旁路软启动电机的防晃电控制电路
        推荐整定：晃电检测时间大于 5s，适应重合闸、备自投、快切、双电源切换、同母线短路故障晃电；重合延时设定建议大于 1s，躲过电机残压较高非同期合闸状态；重要电机可设在 1s 自动重启，其它电机可每隔 5-10s 重启一批；以上是根据软起动的推荐值，实际设定时，要根据实际电机启动特性设定，原则是错时投入，避免总线电流过大，拉低母线电压，跳总开关。
       工作过程：同母线短路故障小于 50ms，重新来电后立即重合，不进行重合延时；其它晃电故障按重启延时重新启动。
       综上所述，采用HTM21-HDR防晃电自动重启继电器，可实现内置旁路软启动电机的防晃电控制，可在晃电后自动重启软启动设备，且产品体积小巧，导轨安装，安装使用都很方便。通过防晃电改造保障了软启动电机在电源晃电后自动重启连续运行，避免了生产停顿和材料报废损失。
