一、 全压启动电机防晃电控制方案
         本方案适用改造或新设计全压启动电机的防晃电控制；

二、 辅助触点不足的改造应用方案
        1. 应用场景：现场全压启动电机控制回路已安装好，且接触器辅助点不足，加装防晃电自动重启继电器，实现电机防晃电控制。
        2. 改造应用说明

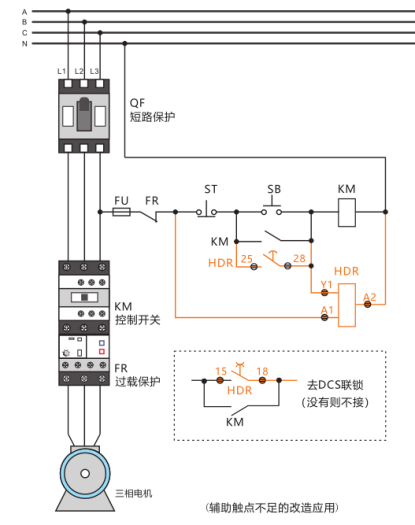

            电路设计：若原有的电机控制回路 KM 辅助接点不足，则可直接利用现有自锁接点来检测接触器分合位，加装HTM21-HDR防抗晃电自动重启继电器，将Y1信号检测端接到自锁接点上检测接触器位置检测，另须引A1-A2电源线两根作为继电器电源，25-28自动重合接点两根用于晃电后重启控制即可，不用改动原线路，电路如图1所示。
            抗晃电继电器的信号接点15-18主要作用是用来联锁在晃电情况下不希望接触器辅助点断开的其它工艺联锁或电气联锁。若没有此部分，可不接线。



        推荐整定：晃电检测时间大于 5s，适应重合闸、备自投、快切、双电源切换、同母线短路故障晃电；重合延时设定建议大于 1s，躲过电机残压较高非同期合闸状态；重要电机可设在 1s 自动重启，其它电机可每隔 2-3s 重启一批；以上是根据全压启动的推荐值，实际设定时，要根据实际电机启动特性设定，原则是错时投入，避免总线电流过大，拉低母线电压，跳总开关。
        工作过程：同母线短路故障小于 50ms，重新来电后立即重合，不进行重合延时；其它晃电故障按重启延时重新启动。

三、 全压启动全新设计应用方案

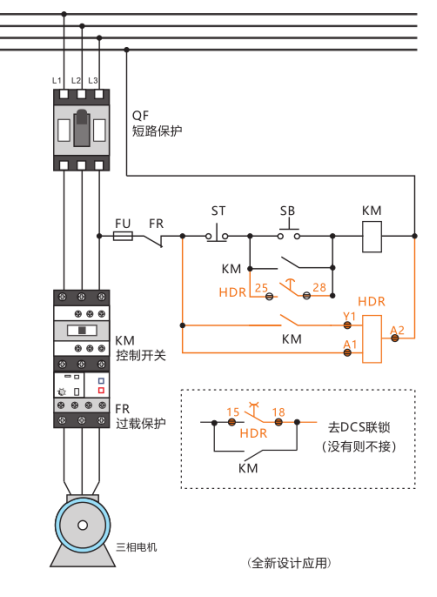

         电路设计：新设计时，可专门取一付接触器常开触点输入到HTM21-HDR晃电自动重启继电器的Y1端子作为接触器位置检测；A1-A2电源线两根作为继电器电源；25-28自动重合接点两根用于晃电后重启控制。15-18接点作为工艺联锁或电气联锁部分没有可不接。



       推荐整定和工作过程：与改造应用相同。

       综上所述，采用HTM21-HDR防晃电自动重启继电器，可实现全压启动电机的防晃电控制，且产品体积小巧，导轨安装，不管是改造或新设计安装使用都很方便。通过防晃电改造保障了电机在电源晃电后自动重启连续运行，避免了生产停顿和材料报废损失。
