1. 系统接地绝缘监视的原理

       绝缘监视装置是利用零序电压的有无来实现对不接地系统的监视。将变电所母线电压互感器其中一个绕组接成星形，利用电压表监视各相对地电压，另一绕组接成开口三角形，接入过电压继电器，反应接地故障时出现的零序电压。当发生单相接地故障时，开口三角形出现零序电压，过电压继电器动作，发出接地信号。

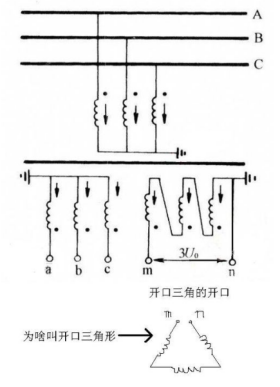

2. 什么是电压互感器开口三角
        所谓开口三角，就是将三相互感器的副边绕组依次首尾相接，但是，不形成闭合，开口电压等于三相电压的矢量和，正常情况下，开口三角输出电压为零。



        电压互感器开口三角作用是用来检测零序电压。当三相对地电压平衡时，向量和等于零，开口电压为零；当发生一相接地时，向量和等于根号3倍线电压，开口电压等于线电压，越限报警；当一相高压熔丝熔断时，向量和等于线电压，开口电压等于相电压，越限报警。
3. 检测零序电压对电压继电器的要求
         理论上系统正常时，开口三角无输出电压，若发生接地时开口三角才有输出电压，所以选用电压继电器时，应选用过量程电压继电器，因此在PT柜三相五柱式电压互感器的开口三角形上安装过电压继电器来检测零序电压，就可以监视系统有无接地现象。

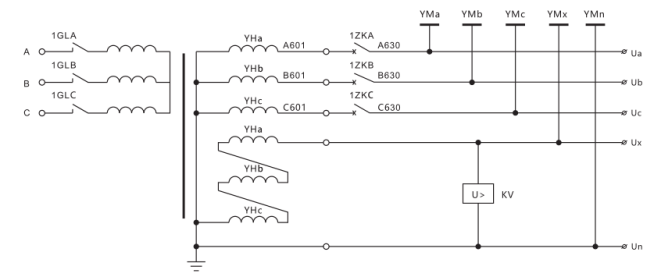

        正常情况下，三相电压平衡对称，开口三角形端电压为零或接近于零，但实际上因漏磁等因素的影响，一般开口电压不为零，而有几伏的不平衡电压。当10kV侧某一相对地绝缘击穿，造成单相接地故障时，该相对地电压降低，其余两相对地电压升高，使得三相电压不再对称，三相电压不平衡合成值达最大值，电压互感器的开口三角形端电压达100V。通常作为绝缘监察用的电压继电器整定值为15V~20V，考虑开口三角形端电压最达可达100V，因此，电压继电器要选择额定电压大于最大电压值2倍的电压继电器，本方案中KV电压继电器选择HMP21-JYA0，整定范围为9V~270V，不损坏电压为AC270V，应用电路见图下 。



      悍客电气HMP21-JYA0静态无源单相过电压继电器，符合DL/T478标准，高返回系数，动作干脆，无抖动现象；宽检测范围，可实现交流9V~690V电压检测，产品宽度只有22.5mm体积小巧，导轨安装，安装使用方便。欢迎访问悍客官网www.hkjdq.com 或致电悍客159 2158 7620或188 0035 9205交流咨询。
