1   PT断线和低电压保护的常规方案

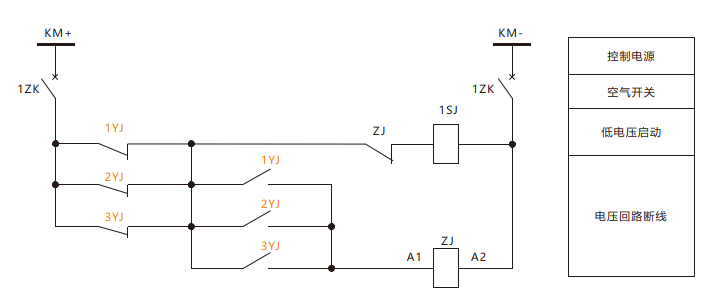

       发电厂主厂房和辅助厂房380V电压互感器的PT断线和低电压保护中，通常采用三只低电压继电器的常开、常闭触点先并联再串联的方式检测PT断线和低电压。正常情况下，控制回路总是不通；若PT一次或二次则发生某相断线或三相低电压的情况，控制回路就会导通，接通跳闸继电器动作于跳闸或发信，应用方案如图1所示。

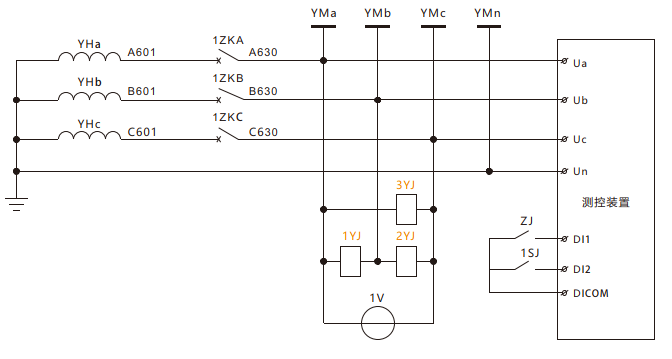

— 工作原理：1YJ、2YJ、3YJ的线圈取自母线PT三相线电压，正常运行时母线电压正常，1YJ、2YJ、3YJ线圈带电吸 合处于返回状态，其常闭接点断开，跳闸回路断开。

— 当母线发生断线故障，且母线电压降低到继电器动作值时，若1YJ、2YJ、3YJ有一个处于带电吸合状态，中间继电 器ZJ带电，ZJ常闭接点断开闭锁低电压起动回路，此时输出电压回路的断线信号。

— 当1YJ、2YJ、3YJ全部检测到线路电压降低时处于动作状态，其常闭接点全部闭合动作，低电压起动回路通过ZJ的 常闭接点接通，经1SJ延时发出信号，此时输出电压回路的低电压信号。

— 1YJ~3YJ可选用HMP21-JYB无源单相低电压继电器

— 方案缺点：需要三只产品才能实现，控制回路设计复杂，接线繁琐；占用柜子安装空间多，材料成本高。

2   PT断线和低电压保护典型应用优化方案
       原方案PT断线的判断逻辑为：三相任意一相发生低电压，即启动电压回路断线保护，并闭锁低电压保护，断线通常需要发信，并进行检修；若三相电压全低时，则启动低电压保护，低电压会导致系统中工作的设备损坏，通常需要切除负载进行保护。

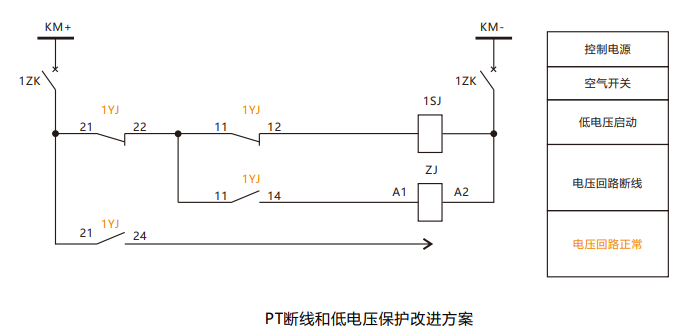

       因此，优化的方案可采用HMP21-JYF5无源三相组合电压继电器，仅一只产品就可以实现PT断线和低电压检测。应用方案如图2，

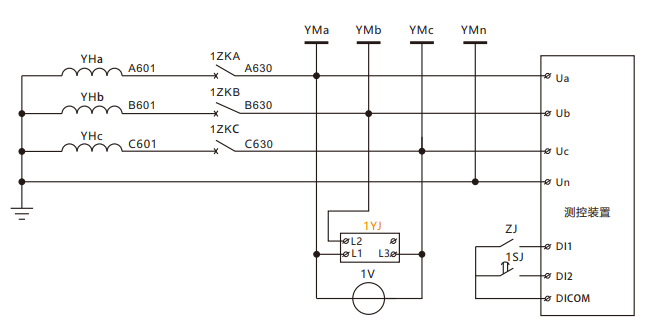

— 工作原理：1YJ的线圈取自母线PT三相线电压，正常运行时母线电压正常，低电压常闭触点21-22断开处于返回状 态，跳闸回路全部断开。低电压常开触点21-24闭合，此时输出电压回路正常信号。

— 当母线发生断线故障时，若任意一相电压低于继电器低电压动作值，低电压常闭触点21-22接通处于动作状态，而失 压触点必须三相电压全部低于继电器失压动作值时才动作，因此失压常闭触点11-12断开，保持返回状态，其常开触 点11-14闭合，此时输出电压回路的断线信号。

— 当继电器检测到线路三相电压全部降低于继电器的失压动作值时，失压常闭触点11-12接通处于动作状态，1SJ时间继 电器得电延时发信，此时输出电压回路的低电压信号。

— 1YJ选用HMP21-JYF5无源三相组合电压继电器。

— 方案优点：针对常规方案不足之处，改进方案只需要采用一台产品即可实现PT断线和低电压保护功能，具有控制回路 简单、接线和安装便捷、成本投入少的显著优势。
