断电延时继电器，是指在断电后仍然能进行延时，并在延时后动作的继电器。根据工作原理分为两种，具体原理如下：
1、  无辅源断电延时继电器

   如图1接线图所示，无辅源断电延时继电器仅有一个电源线圈，在该电源线圈通电时，继电器进行储能，触点立即动作；线圈断电后，继电器依据自身储存的能量进行延时，并在延时到达后继电器的触点返回。因要求失电后延时到达前，触点保持之前状态，因此该类延时继电器通常采用磁保持双稳态小型继电器作为触点输出元件，该类磁保持继电器元件制造工艺复杂，因此元件价格较高，以宏发、松下和欧姆龙的元件性能最稳定。

图1无辅源断电延时继电器接线图

优点：无辅源断电延时继电器使用时只需要控制继电器线圈即可，不需要除线圈电源外的其它电源，因此控制回路简单，使用方便，符合用户使用习惯。
技术难度：因继电器所需要的延时是在断电后实现，即要保障延时长度，还是保障延时精度及延时到达后触点可靠动作，另外还需要考虑线路感应电压等干扰的影响，防止断电后不返回问题，其设计技术难点主要是如何实现上电快速储能、低功耗控制、精确计时等方面。因此无辅源断电延继电器的设计难度最大。

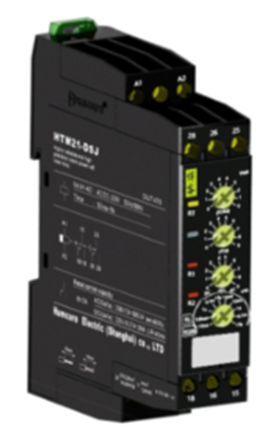

缺点：延时时间相对较短。目前最长的延时时间，合资品牌做到10min，国内部分品牌做到600s，悍客电气HTM21-DSJ时间最长达到2h。此外，无辅源断电延时继电器价格相对较高。
2、  有辅源断电延时继电器
       如图2接线图所示，该类继电器有辅助电源线圈和失电信号检测输入两个回路，辅助电源保持长通，在失电信号检测输入回路有电时，继电器触点立即动作；检测到失电后，继电器开始延时，并在延时到达后，触点返回。有辅源断电延时继电器还有一种名称为信号断开延时继电器。该类继电器的触点通常采用单稳态小型电磁继电器作为触点元件，相对元件成本要低很多。

图2有辅源断电延时继电器接线图

     优点：延时长。理论上带辅源断电延时继电器的延时时间可以达任意长度。
           技术难度：因继电器有辅源长通，因此不需要储能电路，也不需要考虑低功耗，只需要做好失电信号回路的可靠设计 即可，总体来讲技术难度低于无辅源断电延时继电器。
            缺点：需要不间断的辅助电源，实际应用时会增加成本。另外控制电路相较无辅源断电延时继电器复杂些。
