一、 电力系统频率要求及频率超限的危害
               我国电力系统的额定频率为50Hz，一般情况允许的偏差为不超过正、负0.5Hz，即频率的波动范围在49.5~50.5Hz范围内为符合要求。应用于该电力系统的设备，其工作频率范围必然满足这一要求。如果供电频率超出上述范围，将对设备性能带来严重影响甚至损坏，比如精密机床设备，频率一点变化，转速就会发生变化，就有可能造成加工件损坏。大电网供电频率相对比较稳定，而一些独立供电的分布式电源或柴油发电机发电频率容易出现波动，因此，对于这类供电的负载，应对负载电源频率进行监视，频率在正常范围内允许设备运行，频率异常闭锁开关禁止工作或立即跳闸保护。
        二、 设备频率保护应用方案

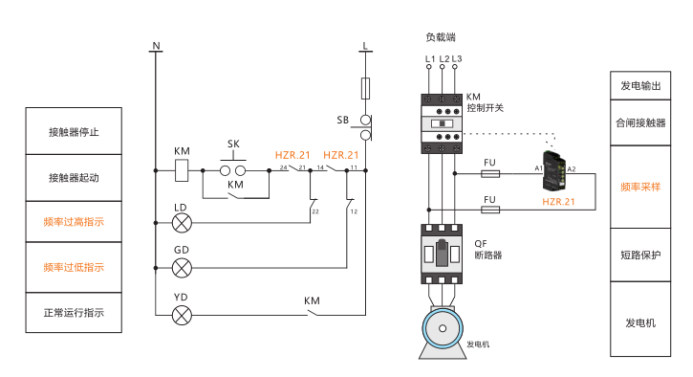

                本方案中，柴油发电机发电频率正常，频率继电器触点动作，允许负载接触器合闸送电；若发电机频率超过或低于频率继电器设定，频率继电器保护跳闸。使用时主回路电压低于 690V可直接接入频率继电器线圈，高于690V应配置电压互感器降压接入。频率继电器一般接于负载接触器前端，监视发电单元的频率。控制回路过频和欠频的常闭触点，用于指示过频或欠频故障，因需要区分故障，产品可选用HMP21-HZR.21闭路原则的频率继电器。
               若在应用中不需要区分故障类型，则可以选择HMP21-HZR.22型频率继电器，此时不管是过频或欠频故障，两组触点均同步响应，因此动作触点只需要一组接入控制回路即可。




           三、 HMP21-HZR.21~22频率继电器介绍
                    HMP21-HZR.21~22系列闭路动作原则频率继电器，采用跟频算法能在40Hz-70Hz内准确检测频率，AC70V-690V宽工作电压，闭路动作原则，频率在正常范围内动作，频率超过设定返回，过频和欠频保护，并可投退；触点可独立或同步响应过频和欠频故障，具有故障记忆或不记忆功能，适用于发电机供电工业设备的频率保护和控制，确保设备工作于正常电源，出现电源频率异常及时切除设备，防止损坏。
