1、国家能源局反措对同期继电器的要求
     依据国家能源局《防止电力生产事故的二十五项重点要求》2023版中10.10.1 防止发生非同期并网第1条：”微机自动准同期装置应安装独立的同期检定闭锁继电器，同期闭锁继电器应同时具备压差、频差、角差检查闭锁功能。”
2、TQ-100和HMP21-TQR同期继电器技术性能分析
2.1 外形尺寸

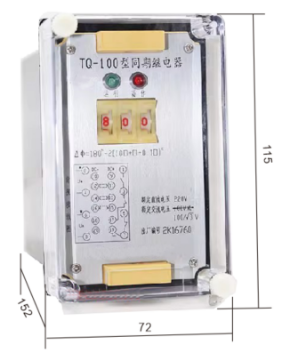

                                                         TQ-100外形图                                       HMP21-TQR外形图
      从外形尺寸来看，TQ-100宽72mm，高115mm，深152mm，为面板式安装结构。HMP21-TQR宽22.5mm，高100mm，深77mm，为导轨安装结构。对比来看： TQR的宽度仅为TQ-100的1/3，深度比TQ-100小将近一半。TQR为导轨安装，无须开孔，TQ-100为面板安装，需要开孔。

2.2 技术参数



（1） TQ-100的辅助电源分三种规格，需要分别订货；TQR产品为交直流通用宽辅源产品，规格少，订货方便。
（2） 同期检测功能：TQ-100检测角差和压差，不检频差；TQR产品角差、压差和频差均检测，功能更全，相应的同期并网更安全。
（3） 二次电压接入：TQ-100仅能接入100V，其它电压接入需要订制；TQR产品可以接入30V，60V，100V，127V，220V多种电压规格，适用范围更广泛。
（4） 功能设定：TQ-100仅需设定角差，压差固定为±10V；TQR产品额定电压，角差、压差、频差均可设定，现场使用灵活方便。
（5） 状态指示：TQ-100有运行和动作两个指示灯，用于指示辅源和同期动作；TQR具有三个指示灯，一个指示辅源状态，US和UF指示两侧电压状态，通过各种闪烁状态反映两侧电压的同期情况，方便现场调试观察。
（6） TQ-100不带检无压控制端；TQR带检无压开入控制端，方便现场功能扩展。
     综合上述参数对比来看，HMP21-TQR产品功能全面，具备角差、压差、频差三指标同期检测功能，完全满足国家能源局防止电力事故2023版要求，可靠保障并网安全。另外产品辅助电源范围宽，二次接入电压规格可设定，产品通用性强。且产品体积小巧，极大节省配电柜安装空间，可完全替换TQ-100产品，是发电并网新建或改造的理想升级换代产品。
     若有疑问和技术咨询，请致电悍客，电话159 2158 7620（商务）、188 0035 9205(技术)或查阅悍客官网：www.hkjdq.com或www.humcore.com。
