1   三相交流电源及负载的概念和定义

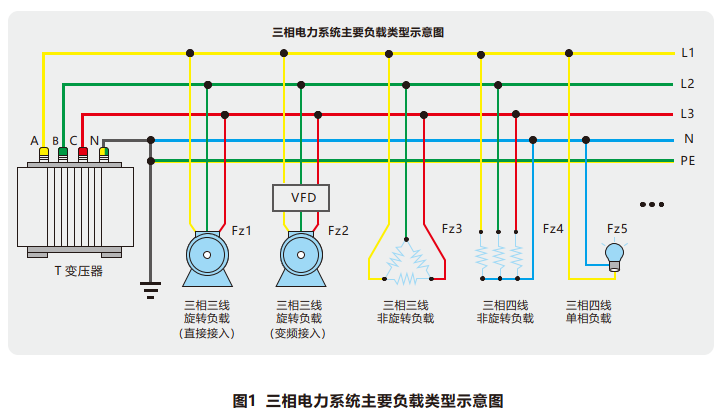

       由三个频率相同，振幅相等，相位依次相差120度的交流电动势组成的电源叫做三相交流电源。我们用如下简图1来说明几个概念。

2   相序

       如图2所示，三相电力变压器T，高压侧输入一个三相交流电，低压侧就会感应出与高压侧同相序的三相交流电。由于磁场是变化的必然使L1、L2、L3同趋势过零的时间有先有后，我们就可以定义假如以L1相为参照，L1同趋势过零后接下来同趋势过零的为L2相，再接下来是L3相，那么这个相序被规定为正相序，从向量图上来看为一个按正时针方向旋转的相序。那么自然的，若以L1相为参照，L1相过零后同趋势过零的是L3相，最后才是L2相，那么这个相序就是逆相序，从向量图上来看为一个按逆时针旋转的相序。这里要特别强调同趋势过零的含义：若L1相是由更小的（负）值变化到零，那么L2和L3的同趋势过零指的也是由负变化到零，反之亦然！

3   额定频率

      交流电都是按一定的周期变化的，这个周期在1秒内能变化多少次被定义为频率。我们这里讨论的是世界上最常用的50Hz和60Hz的频率的电源，也是本司产品能普遍适用的电源频率。对于特殊的400Hz的航空电源应用，为特规产品，需要特别定制。本司产品采用跟频算法，可在40Hz-70Hz内正常检测，因此产品全球通用。

4   三相三线和三相四线负载
       如图1所示，若保护点负载对象为不引出N相的负载，我们称其为三相三线负载；若保护点负载对象为引出N相的负载，我们称其为三相四线负载。这里要特别说明一下负载的三相三线或三相四线跟电源系统的三相三线跟三相四线不是一回事，在讨论时有必要事先说明，不然极易混淆。
        我们这样区分：只要是不采用N线的负载都统称为三相三线负载，其中三相负载为三相三线三相负载，单相负载为三相三线单相负载；
        只要是采用N线的负载都统称为三相四线负载，其中三相负载为三相四线三相负载，单相负载为三相四线单相负载。

5   额定电压
       由于负载性质不同，测量保护原理亦不同，为免混淆，我们这里所讲的额定电压同样以负载性质为区分：若负载全部是三相三线负载，则产品选择的额定电压以线电压标称。产品上标称的线电压有：AC100V，200V，220V，230V，240V，380V，400V，415V，440V，480V。
       若负载全部是三相四线或三相三线负载和三相四线负载都有，且要用一个保护器实现保护，则产品选择的额定电压以相电压标称。产品上标称的相电压有：AC57.7V，115V，127V，132V，138V，220V，230V，240V，254V，277V。
       悍客三相电源监视和保护继电器产品所能适应的额定电压的范围为相电压不超过277V，线电压不超过480V的低压系统。
