1   概述

       HMP21-LBR有电闭锁继电器产品，采用最新的电压检测技术，跟频算法，准确检测回路有压状态，大于等于10V即判为有电，解锁电压最高不大于5V，保障了应用可靠性；在接线、安装等方面务求实用，采用三维设计和3D打印技术，发挥工匠精神，打造精致的欧规中国特色化电力继电器产品。

1.1   极低的闭锁电压，应用更可靠
     （1）有电闭锁判据为不大于额定电压的10%；
     （2）A/B/C/N所有两相间电压均无压（至多不大于5V)，继电器触点释放解锁；
     （3）闭锁电压远远低于市面产品，应用更安全可靠；
     （4）允许1.8倍过压，过载能力强，长期高电压工作不损坏。

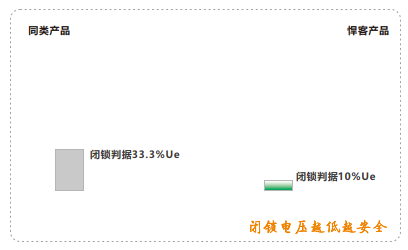

       市场LB-7及同类产品，有电闭锁判据为不大于额定电压的33.3%，而HMP21-LBR有电闭锁继电器为不大于额定电压的10%，HMP21-LBR比市场产品闭锁电压低将近20%。有什么实际意思呢，现论来讲，闭锁电压越低越好，但继电器要工作，电压太低可能继电器都不能工作，这就要看各家能力了，我们举个例子就搞清楚了。

      如某110kV等级电力系统，用于检测高压母线电压的PT二次侧为AC100V，采用市面LB-7及同类产品，其闭锁电压为33.3%额定电压，也就是说当检测的电压大于33.3V时，LB-7闭锁继电器闭锁接地刀闸等设备的电动机构，防止带电合接地刀闸。当系统电压小于等于33.3V时解除闭锁。那此时33.3V对应系统一次电压是多少呢？我们来计算下PT的变比，额定电压时变比为：110000/100=1100；当二次为33.3V时，一次侧电压为1100*33.3=36.63kV。而HMP21-LBR产品，闭锁电压为10%的额定电压，也就是说当检测的电压大于10V时，HMP21-LBR闭锁继电器闭锁接地刀闸等设备的电动机构，防止带电合接地刀闸。当系统电压小于等于10V时，解除闭锁。那10V对于系统一次电压又是多少呢？通过上面的计算公式我们可以算出二次为10V时，一次侧电压为1100*10=11kV，很明显HMP21-LBR闭锁电压更低比老产品更安全。

1.2   极小体积，节省安装空间

     （1）体积极大缩小，约为老产品1/50大小，节省配电柜安装空间；

     （2）模数化结构，不开孔，安装更快捷。

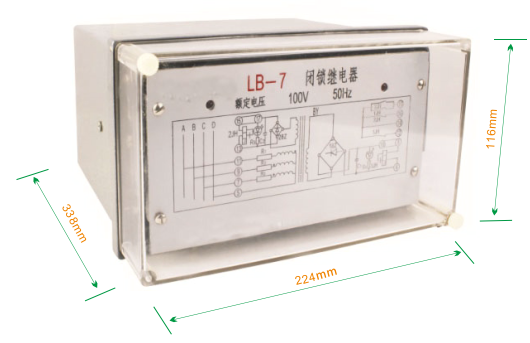

      综上所述，最早上市的LB-7型有电闭锁继电器体积很大，且需要开孔安装，后来市场上出现不需要面板安装的改进型LB-7型继电器，但仍然存在体积很大的不足之处。HMP21-LBR为有电闭锁继电器的升级换代产品，完全脱离老式LB-7继电器的外形束缚，而采用欧规模数化设计，其产品宽度只有22.5mm，导轨快速安装，是接地刀闸有电闭锁新设计或改造的理想产品。其闭锁电压指标、状态指示功能，长寿命等技术特性，有力的保障了有电闭锁回路的可靠性。

      若有疑问或技术咨询，请致电悍客，电话188 0035 9205(张工）或登录悍客官网www.hkjdq.com或www.humcore.com了解详情。
