◉  抗变频干扰开关电源，保证产品可靠工作
  ◉  高达690V不损坏电压，过电压耐受能力强

  ◉  先进的跟频算法能在40Hz-70Hz内准确判断

  ◉  具有自检功能，产品自身故障能自我监视并指示和触点发信

  ◉  70V-690V宽检测电压，一只产品兼容全球各等级电压

  ◉  触点可独立响应过压、欠压和相序，方便控制电路设计
  ◉  相序自校正功能，保障电机旋转方向永远正确
  ◉  适用于额定电压100V-690V，频率 50Hz/60Hz的三相三线

       或三相四线
  ◉  电力系统，作为三相电源的缺相、错相、相序、过压、欠压和

       不平衡监视和保护之用

◉ 明确保护功能

     产品选型时，应根据三相电源所接负载类型，明确保护功能，通常缺相、错相保护功能是基本都需要的，因为这类故障容易导致负载烧坏。此外对于三相旋转类负载，如电梯、塔机、压缩机械、起重设备等对电机旋转方向有要求，因此相序保护也是必须的。此外，如现场供电距离较长存在电压不稳定的情况、则可配置过压、欠压和不平衡保护。

     产品相序保护出厂默认是打开保护功能，如不需要可以在面板更改为关闭。

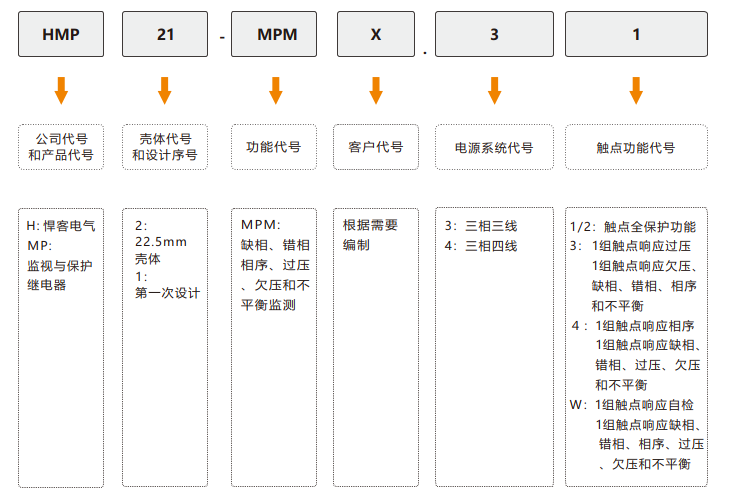

     根据负载类型，需要确认是三相三线应用，还是三相四线应用或者是三相电源下端即有三相三线负载，也有三相四线负载的混合应用。三相三线应用，选用产品电源系统代号为“3”的产品，如MPM.31等；三相四线应用，选用产品电源系统代号为“4”的产品，如MPM.41等；混合应用场合，若保护继电器安装在总电源侧，推荐选用三相四线产品。保护功能选择，详细情况可参考本说明书三相电源的故障、危害和保护措施部分的说明。

◉ 是否需要单独触点响应故障

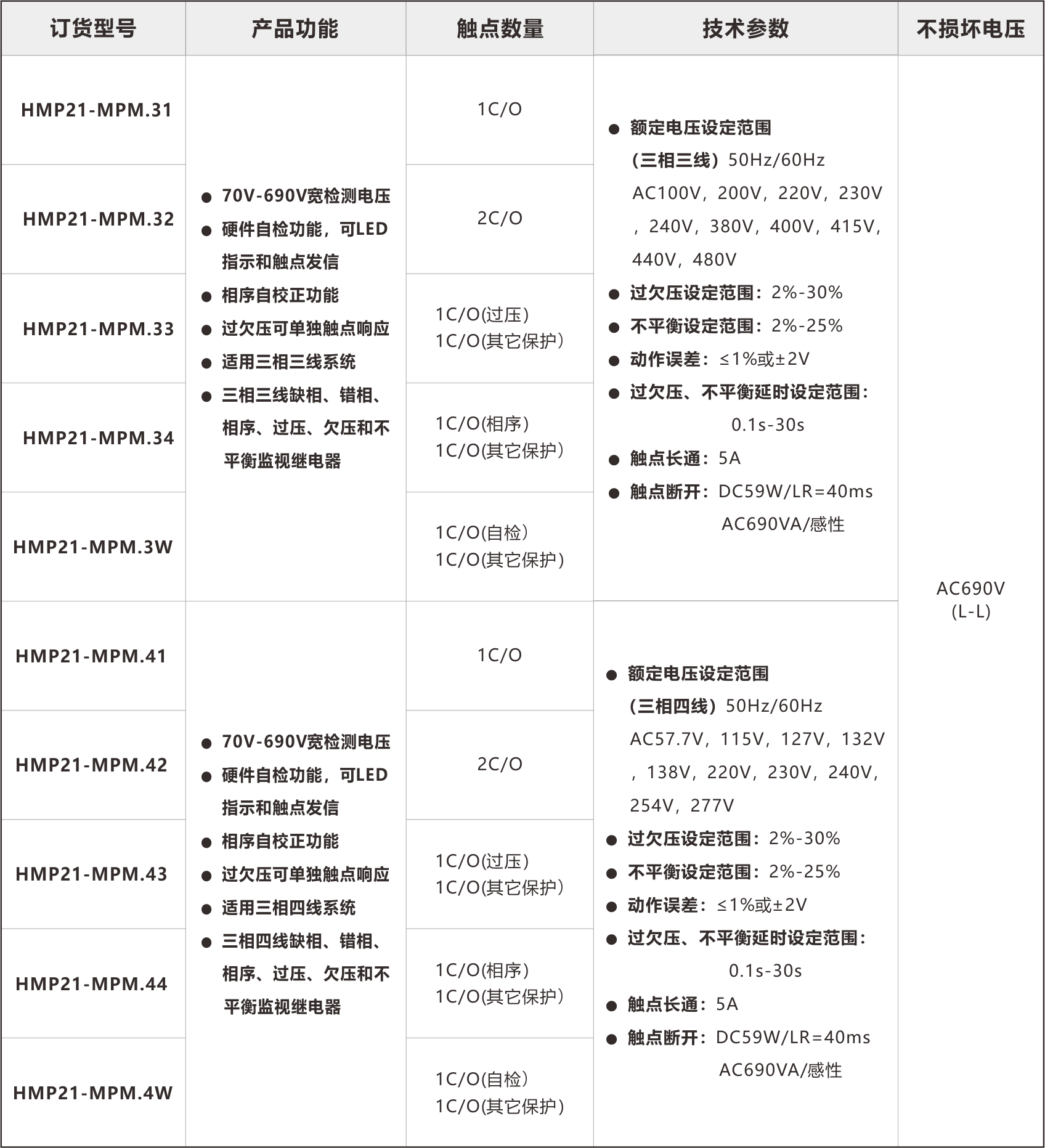

     本系列产品保护触点可同步响应所有故障，还可单独响应某一种故障，以方便现场监控需要，具体功能如下：

   （1）HMP21-MPM.31/32和HMP21-MPM.41/42触点同步响应缺相、错相、相序、过压、欠压和不平衡；

   （2）HMP21-MPM.33和HMP21-MPM.43具有过压独立触点保护功能；

   （3） HMP21-MPM.34和HMP21-MPM.44具有相序自校正功能；

   （4）HMP21-MPM.3W和HMP21-MPM.4W具有一组独立触点自检信号，另一组触点响应其它保护。

 ◉ 额定电压

      本系列产品额定电压档位分为10档，线电压100V、200V、220V、230V、240V、380V、400V、415V、 440V、480V（或相电压57.7V、115V、127V、132V、138V、220V、230V、240V、254V、277V)，基本涵盖全 球所有电压规格，使用时请根据系统实际额定电压值，对产品额定电压进行设定，如实际额定电压为三相200V，则 将产品设定在200V的位置即可。

◉ 延时时间

     为防止开关合闸瞬间电压不稳定，导致产品反复动作，产品上电延时100ms，无故障继电器动作，允许控制的接触器合闸，若有故障指示故障状态，继电器不动作。缺零线或LN反接故障产品瞬时返回；缺火线延时500ms返回； 相序错延时100ms返回。产品可设置0.1s~30s的延时，根据需要进行设定。

◉ 自检功能

     带W型产品具有硬件自检功能，适用于需要对产品自身进行监视的场合。

◉ 订货示例

      需求三相三线AC400V，缺相、相序、不平衡、过欠压保护继电器，过压触点独立响应，

      选型为：HMP21-MPM.33
