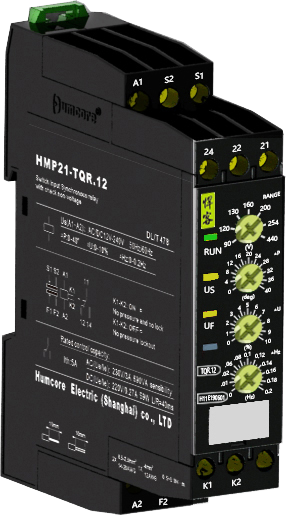

• HMP21-TQR.12

  • 带检无压开入控制同期继电器

    • 简介

      ◉  系统侧和发电侧电气完全隔离，防止回路之间击穿，应用安全可靠

      ◉  两侧角差、压差和频差三指标同期判据，极大提高并网可靠性

      ◉  额定电压值、相差、压差和频差均可设定，使用灵活方便
      ◉  AC/DC12V-240V宽辅源，适应各电压等级PT和直流电源供电应用
      ◉  采用22.5mm宽欧规模数化设计，体积小巧，节省安装空间
      ◉  防触指双层接线端子，每个端口可平行接入两根导线，安全实用
      ◉  一只产品即可完全替换老式DT-1、DT-13、BT-1、TQ-100等系列全

          型号产品，通用性强
      ◉  适用于额定电压为AC30V、AC60V、AC100V、AC127V、AC220V

          检同相、同频、同压的合闸闭锁回路，作为两端供电线路的同期并网

          控制、 自动重合闸控制、备用电源自投控制回路的同期闭锁元件，可

          选择检无压功能，方便实现不同运行模式的同期解锁控制

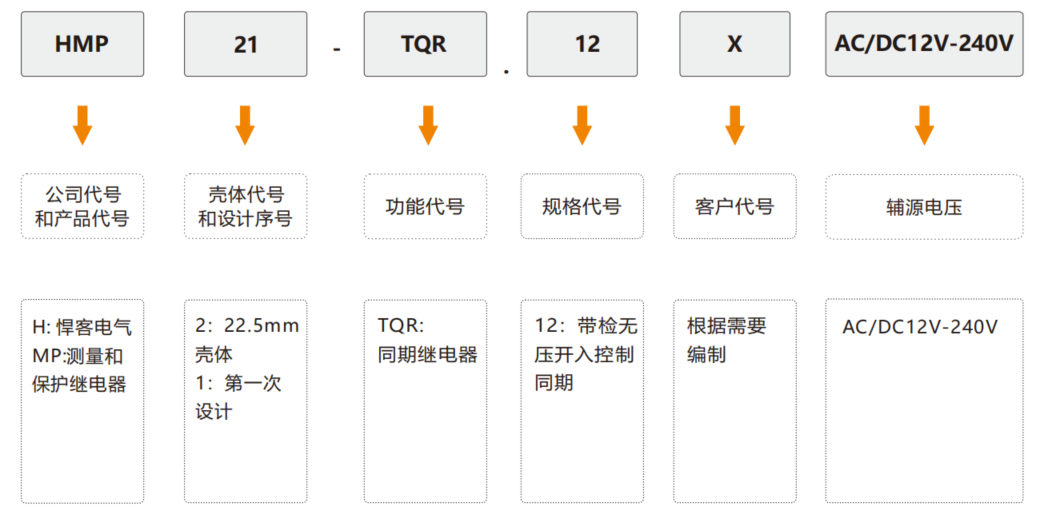

    型号命名

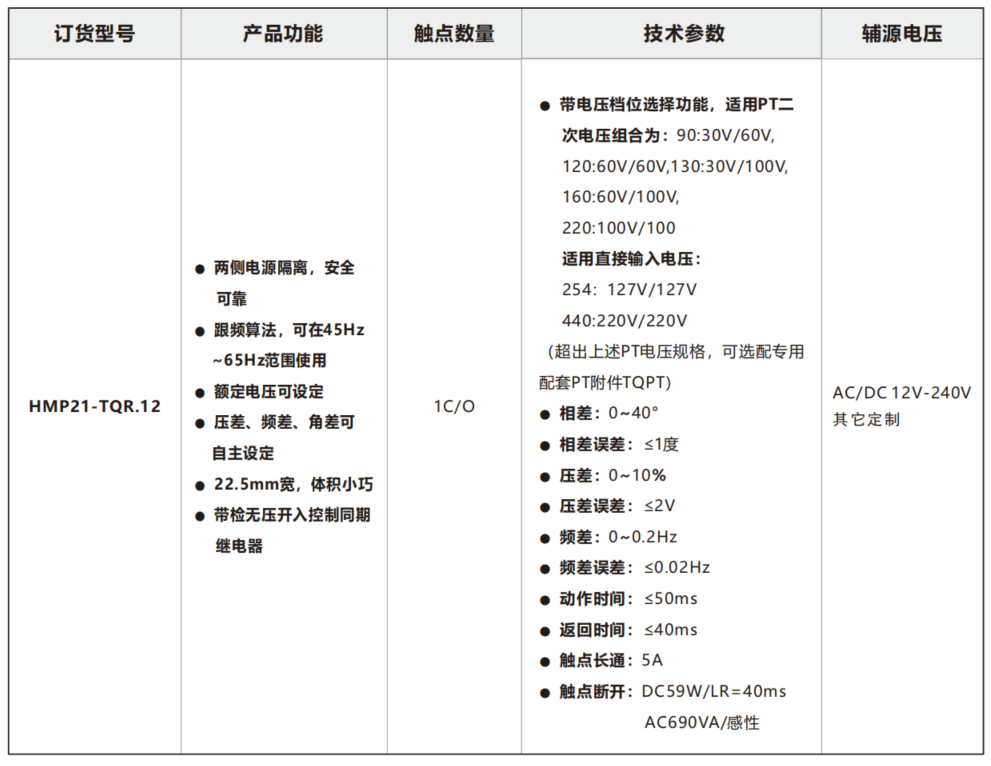

    订货和参数


    选型要点

    ◉ 同期功能
         根据应用需要，确认是否需要检无压合闸功能，如需要可选择HMP21-TQR.12带检无压开入控制同期继电器， 否则可选用不检无压同期继电器HMP21-TQR.22产品。


    ◉ 发电侧和系统侧接入电压
        (1) PT提供二次电压接入
         根据并网系统情况，通过PT接入同期继电器，且PT二次电压为AC30V、AC60V、AC100V时，可直接将二次电压输入同期继电器的发电侧或系统侧，并设定额定电压档位。额定电压的档位值为系统侧和发电侧二次标称电压的 和，如系统侧和发电侧二次电压均为60V（57.7V)，则同期继电器额定电压设定在120V的位置。
        (2) 无PT，电压直接接入，同期继电器额定电压有匹配档位
         若发电侧和系统侧电压为AC127V、AC220V等直接输入电压，根    据并网系统情况，可直接将电压输入同期继电 器的发电侧或系统侧，并根据额定电压档位设定要求进行设定，即可使用。
        (3) 无PT，且同期继电器额定电压无匹配档位
          若发电侧和系统侧电压为AC380V、AC400V、AC415、AC440V、AC480V及以上且不大于AC690V的电压接 入，因同期继电器没有标准额定电压档位匹配，需要选配TQPT同期继电器适用PT模块，将相关电压变换为 AC100V才能使用。例如：发电侧和系统侧均为AC380V，则可以选配TQPT 380V/100V的PT适配模块两只，系统侧 和发电侧电压接入TQPT的输入侧，TQPT的输出侧再接入同期继电器，并根据额定电压档位设定要求进行设定，即可使用。


    ◉ 辅源工作电压

          同期继电器需要辅源供电，产品的辅源输入电压范围为AC/DC12V-240V，适用直流屏供电或交流供电的场合。 如现场有直流电源的，建议按直流电源供电，以保障产品有持续的工作电源。


    ◉ 订货示例

          水电并网需求，带检无压功能，发电侧PT二次电压为AC100V，系统侧PT二次电压为AC100V，

          控制回路电压DC220V，5只
          选型为：HMP21-TQR.12 AC/DC 12V-240V 5只

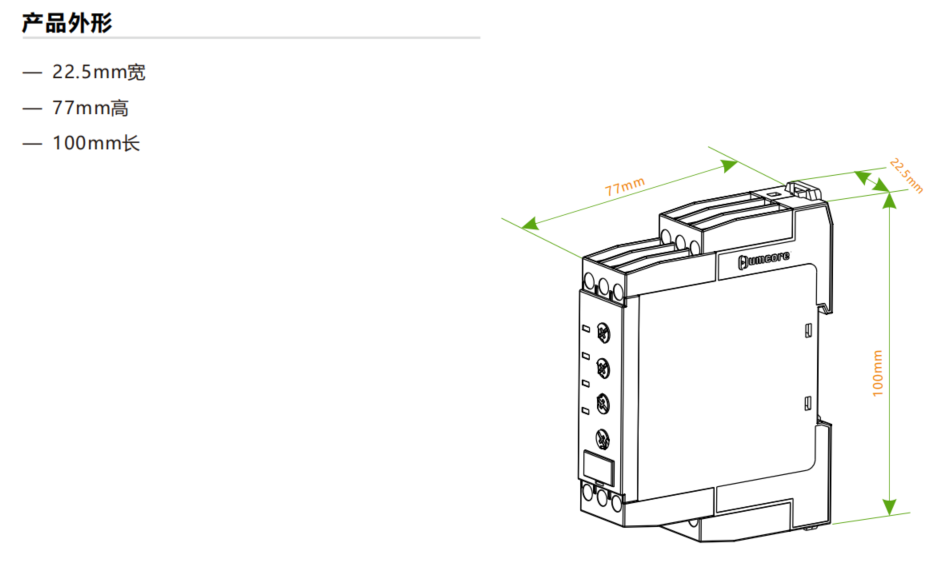

    外形尺寸

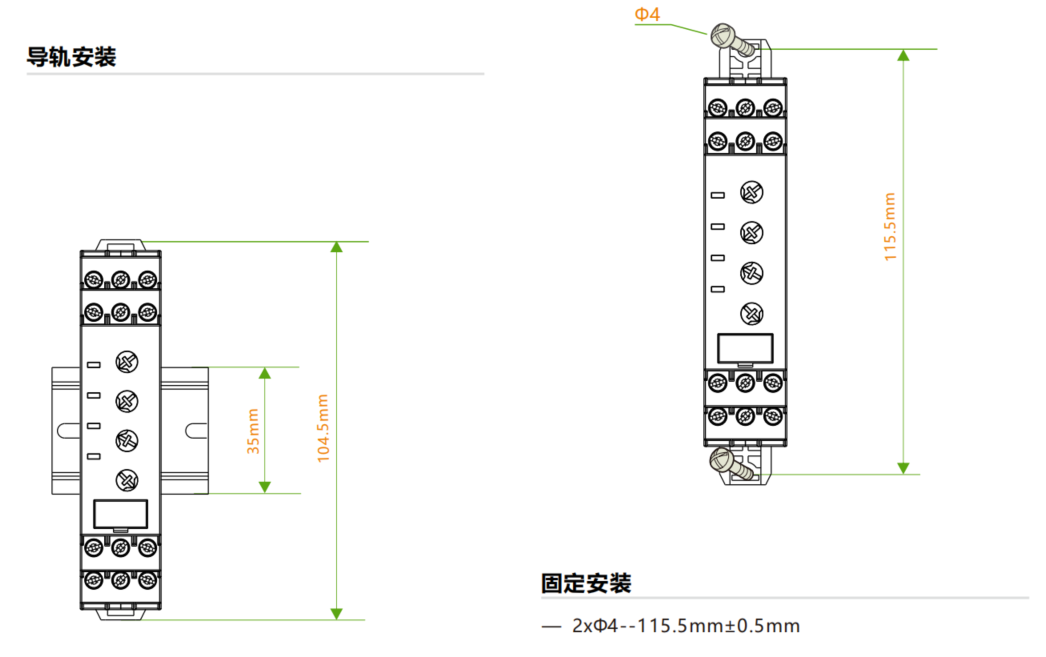

    安装尺寸


    HMP21-TQR.12
