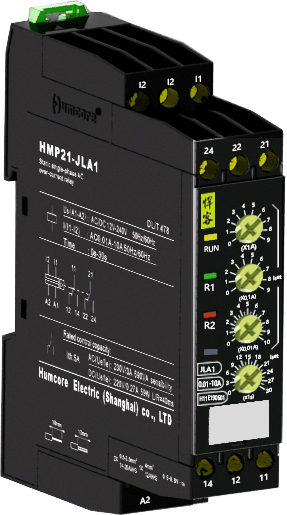

• HMP21-JLA

  • 静态单相过电流继电器

  • 简介

      ◉  符合DL/T478电力标准要求,高返回系数,动作干脆,无抖动现象
        辅源回路与电流监测回路完全隔离,防止不同电源系统击穿
        过载能力强,2倍额定电流可长期运行;40倍额定电流,允许运行1s
      ◉  AC/DC12V-240V超宽辅源,适应各种电压等级PT和直流电源供电应用
      ◉  可对2mA~100A的交流或直流电流进行精确监测和保护

      ◉  数字式设定,所设即所得,全范围动作误差≤ 1%
      ◉  欧规22.5mm模数化设计,更小体积,完全替换老式DL或JL全系列电
           磁式或静态型电流继电器
        适用于发电机、变压器、输电线路的继电保护回路中单相交流电量或

           流电量的测量监控,作为过电流保护元件或零序电流保护元件

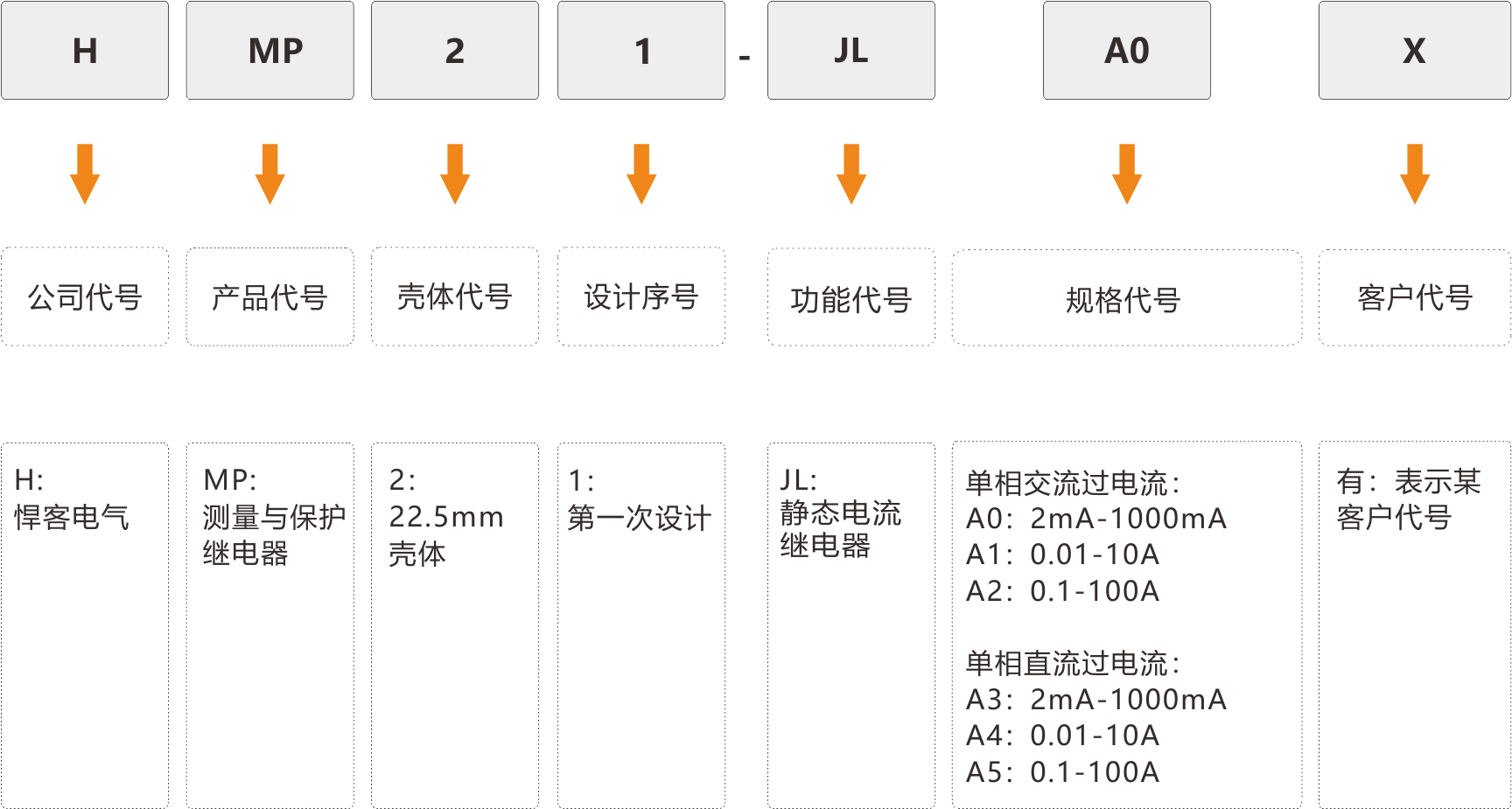

    型号命名



    订货和参数



    选型要点

    ◉ 明确保护功能
           产品选型时,应根据应用需求明确保护功能,如过电流、欠电流、定时限过流和限时速断、反时限过流和限时速断,并注意反时限曲线(极端、非常和一般)要求;电流类别:交流还是直流等,正确选择保护功能,本系列选型参考如下:
        (1)JLA0适用于测量范围不大于1A,连续常通不大于3A,短时冲击不大于20A的交流过电流保护;
        (2)JLA1适用于测量范围不大于10A,连续常通不大于10A,短时冲击不大于60A的交流过电流保护;
        (3)JLA2适用于测量范围不大于100A,连续常通大不于30A,短时冲击不大于200A的交流过电流保护;
        (4)JLA3适用于测量范围不大于1A,连续常通不大于3A,短时冲击不大于20A的直流过电流保护;
        (5)JLA4适用于测量范围不大于10A,连续常通不大于10A,短时冲击不大于60A的直流过电流保护;
        (6)JLA5适用于测量范围不大于100A,连续常通不大于30A,短时冲击不大于200A的直流过电流保护。


    ◉ 注意电流回路短时冲击电流的耐受能力
          电流继电器选型时一定要注意电流回路短时冲击电流的接受能力,由于线路发生短路故障时其电流将远远超越额定电流,会到达10倍以至20倍的额定电流,这时要求电流继电器电流检测回路能短时耐受短路电流不损坏,并能及时发出信号,否则一旦回路发生短路电流,电流继电器因冲击电流损坏不能正常工作,会使回路失去电流检测功能。
           首先看电流回路是直接接入一次主回路,还是经过电流互感器变成小电流再接入的二次回路中,直接接入一次主回路普遍来说风险较大,因为电流继电器端子常通电流在10A以内,常期超越10A容易烧端子;其次直接接入主回路,考虑到后端直接短路会形成十分大的短路电流,这两种状况极易使电流继电器损坏,因而,除非明确正常运转电流很小,且短路时回路有其它限流措施使瞬时短路电流不会太大,能够直接接入主回路,否则建议用互感器将电流变小再接电流继电器。
          经过互感器接入电流继电器要注意两点,一是电流互感器的饱和倍数,二是电流互感器的输出功率;普遍来说电流互感器分两大类,一类为测量用电流互感器,饱和点较低,用来反映正常运转的负荷电流,饱和倍数不超越额定电流的4倍,另一类为保护类电流互感器,这种互感器能够反映短路时的故障电流,饱和点普通是额定电流的20倍或40倍,也就是说与这种电流互感器配合的话,电流继电器的冲击电流会达到接近200A(5A额定电流)才会饱和,因而选型时要特别注意电流继电器的短时耐受冲击电流;互感器的输出功率也与能到达的电流有关,普通电流继电器电流回路根据测量范围不同有不同的采样电阻,电流的平方乘以这个阻值就是耗费掉的功率数,中选的互感器的功率数与电流继电器耗费的功率相同后,互感器饱和电流不再上升。总之,选择电流继电器一定要注意短时冲击耐受电流这个参数。由于我们控制不了回路是不是短路,一旦短路,我们的电流继电器没有考虑此时的耐受能力的话,容易失效!
          另外,带辅助电源的电流继电器一定要注意辅助电源与电流检测回路的隔离问题,由于辅助电源有可能与检测回路是两个电源系统,假如不隔离或隔离电压不够高,运转中击穿,会形成两个电源内部相联,产生环流,发生不可预期的故障。


    ◉ 根据配合用互感器选择电流继电器

          根据现场应用不同,电流继电器配用的互感器有保护CT、测量CT和零序CT三种。CT二次侧额定电流值有1A或5A。可参考如下方式根据配套的互感器选择电流继电器,具体如下 :
       (1)与保护CT(P型)配合:通常选择0.1A-100A规格产品。如用来保护短路或过流的电流继电器,应考虑20倍额定电流不饱和,也即若互感器二次额定电流为5A,测量范围应选100A的产品因为一般10倍以上认为是短路,3-4倍认为是过流,在电流突变时有足够的量程能保证继电器准确测量和动作,选择量程偏小会导致电流过量程不能反映故障状态或损坏继电器。
         (2)与测量CT配合:通常选择0.01A-10A规格产品。
         (3)与零序CT配合:通常选择2mA-1000mA规格产品,该应用只适用中性线不直接接地系统。


    ◉ 延时时间

          产品自带0~30s的延时,延时精度不大于1%,若对延时精度要求不高可采用电压继电器自带延时,可节省外加的时间继电器,节省材料成本。若需要更高精度的延时,可选用我司HTM21-KSJ高可靠高精度时间继电器产品配合使用。 若不需要延时,可将产品的自带延时设置为零。


    ◉ 辅助电源

          本产品需要辅助电源,辅助电源电压额定值为AC/DC12-240V。
          产品辅助电源与其它回路内部已隔离,以防止不同电源回路窜扰或形成环流。

    ◉ 订货示例
          需求10台,应用在额定电流5A的单相交流过电流保护用继电器
          选型为:  HMP21-JLA2  10只

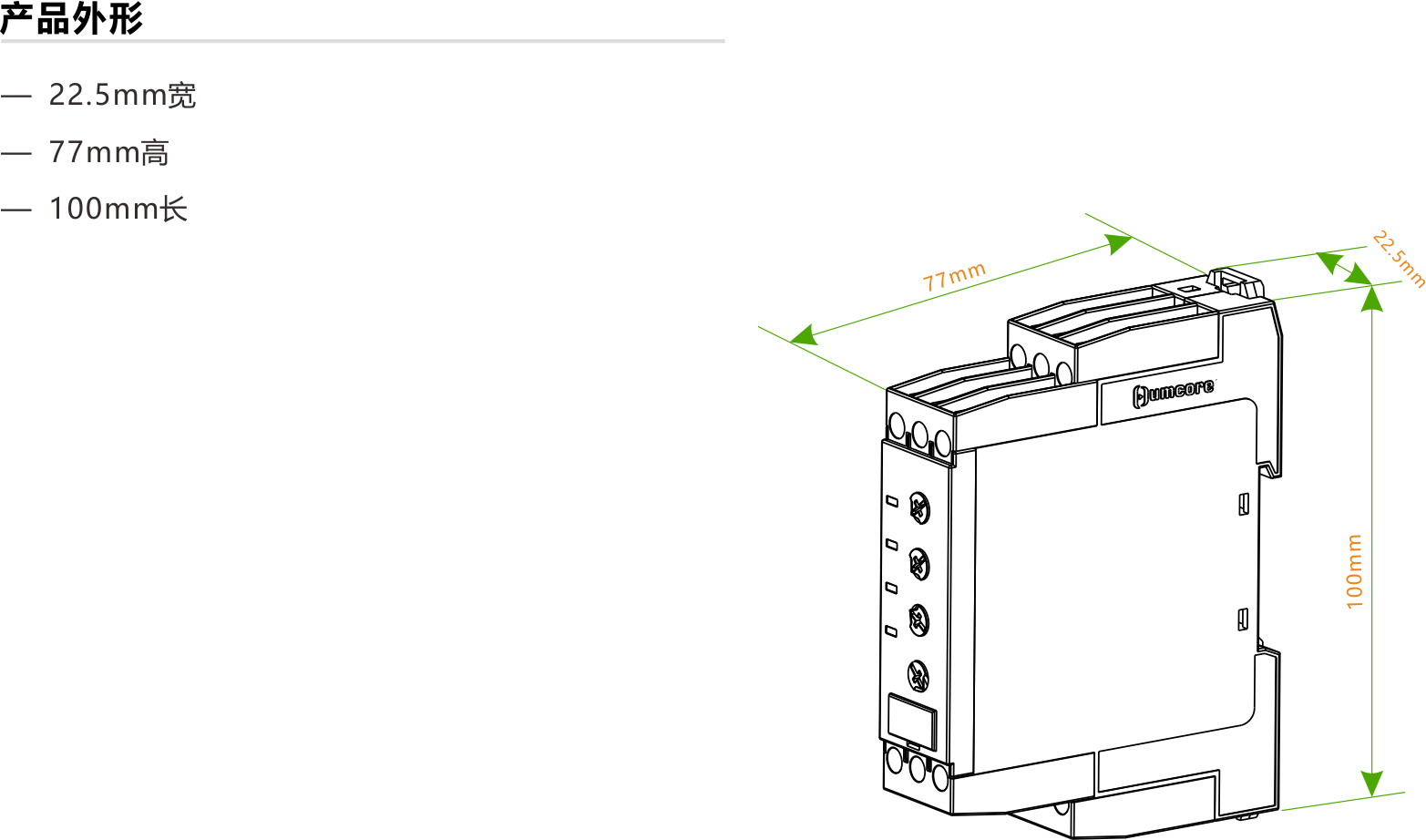

    外形尺寸

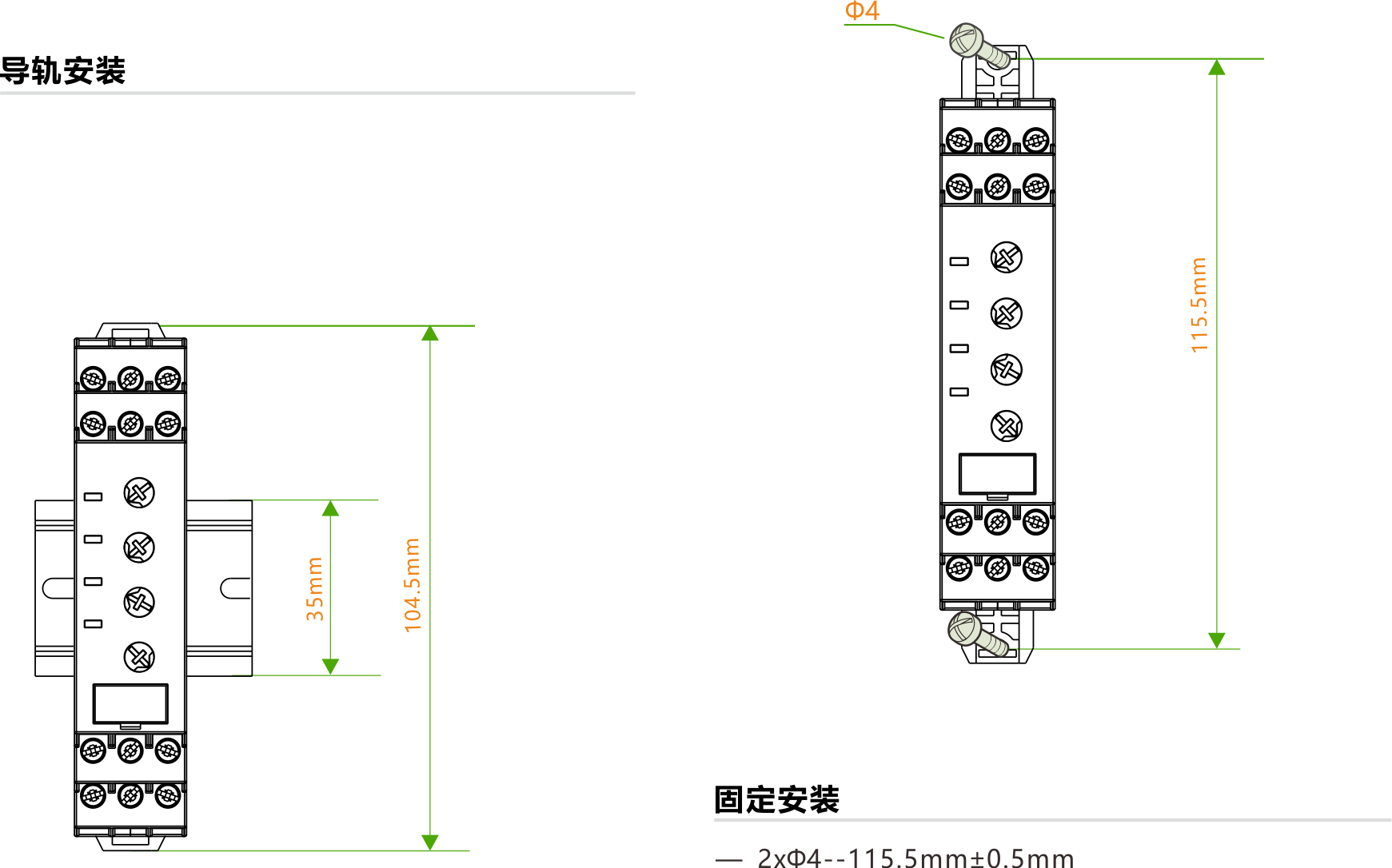

    安装尺寸


    HMP21-JLA0,HMP21-JLA1,HMP21-JLA2,HMP21-JLA3,HMP21-JLA4,HMP21-JLA5
